Экспериментальное оборудование лаборатории геохимии мантии Земли

1. Высокотемпературная установка с регулируемой летучестью кислорода

Высокотемпературная установка предназначена изучения фазовых превращений и окислительно-восстановительных реакций в железосодержащих силикатных расплавах при давлении 1 атм и температурах до 1500°С. Установка позволяет отжигать образцы в контейнерах диаметром до 20 мм. Необходимый режим кислорода в рабочем объеме печи поддерживается путем пропускания газовых смесей заданного состава.

Установка состоит из двух основных блоков: 1) высокотемпературной печи (рис. 1а., 1б.), 2) системы приготовления газовых смесей заданного состава (рис. 1в.).

Высокотемпературная печь имеет рабочий муфель в виде вертикальной керамической трубки из вакуум плотного корунда с внутренним диаметром 30 мм и длиной 710 мм. Центральная нагреваемая часть трубки составляет 350 мм. Регулировка и поддержание необходимой температуры в рабочей камере печи осуществляется с помощью терморегулятора ТП403 «Варта», который позволяет автоматически изменять температуру в процессе эксперимента по заранее введенной программе.

1 – устройство для поднятия трубки с образцом над печью;

2 – пробка верхней крышки;

3 – верхняя крышка трубки с оребрением в виде радиатора;

4 – корундовая трубка-муфель;

5 – 2-канальная трубка с термопарой;

6 – нагреватели;

7 – регулирующая термопара;

8 – контрольная термопара;

9 – подвешенный в платиновом контейнере тигель с образцом;

10 – нижняя крышка трубки;

11 – окно в нижней крышке трубки со светофильтром;

12 – зеркало для визуального наблюдения.

Высокотемпературная печь.

Схематическое устройство печи.

Система смешивания газов.

2. Высокотемпературная высокочастотная печь (устройство сплавления порошковых проб)

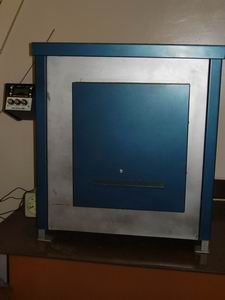

3. Высокотемпературная муфельная печь

Устройство предназначено для подготовки проб оксидных материалов для рентгеновского спектрального анализа способом сплавления с использованием высокочастотного индукционного нагрева тигля и механизированным разливом пробы в изложницу. Сплавление происходит в графитовом тигле диаметром 35 мм при температуре до 1400°C.

Печь для сплавления и отжига образцов, объем 200200250 мм с нагревателями из хромидлантана. Рабочий диапазон температур – до 1600°C. Доработана для создания в рабочем объеме восстановительной атмосферы (Ar, N2).

Высокотемпературная высокочастотная печь

4. Установка высокого давления с внутренним нагревом конструкции Е.Б. Лебедева

Установка предназначена для высокотемпературных исследований до значений давления 400 МПа (4 кбар) и

температуры 1350°C.
Диаметр рабочей полости 40 мм. Сжимаемый газ: Ar, N₂.


Внешний вид установки.	Газовая бомба.

5. Установка высокого давления внутреннего нагрева УВД-ВН 10000/1400

Установка предназначена для высокотемпературных исследований до значений давления 1000 МПа (10 кбар) и температуры 1400°C.
Диаметр рабочей полости 20 мм. Сжимаемый газ: Ar, N₂.


Компрессор.	Газовая бомба.

6. Установка высокого давления типа цилиндр-поршень конструкции А.Б. Слуцкого

Установка предназначена для высокотемпературных исследований до значений давления 2000 МПа (20 кбар) и температуры 1450°C.
Образец помещается в платиновую ампулу диаметром 5 мм.

Установка высокого давления типа цилиндр-поршень конструкции Слуцкого

1 – поршень;

2 – верхнее медное контактное кольцо;

3 – свинцовая фольга;

4 – флюоритовая втулка;

5 – графитовый нагреватель;

6 – верхний пирофиллитовый вкладыш;

7 – вкладыш из нитрида бора;

8 – ампула с образцом;

9 – термопара;

10 – малый пирофиллитовый вкладыш;

11 – нижний пирофиллитовый вкладыш;

12 – нижнее медное контактное кольцо;

13 – изолирующие пирофиллитовые кольца;

14 – токоввод;

15 – камера высокого давления.

Установка высокого давления типа цилиндр-поршень

конструкции Слуцкого

Схема ячейки аппарата высокого давления типа цилиндр–поршень.

7. Установка высокого давления типа «наковальня с лункой»

Пресс с усилием до 500 тонн для проведения экспериментов при высоких давлениях и температурах типа «наковальня с лункой» (Рис.7а.). Позволяет достигать давления до 6-8 ГПа (60-70 кбар) и температуры до 1400°С.

Установка типа «наковальня с лункой» с тороидным уплотнением включает в себя следующие блоки: аппарат НЛ с фасонными силовыми матрицами из твердого сплава карбида вольфрама (Рис.7б.); ячейку с внутренним нагревателем электросопротивления; гидравлический пресс с гидроприводом; систему измерения давления, а также автоматического регулирования и измерения температуры.

		1 – штуцер системы охлаждения; 2 – кольца, поддерживающие наковальню; 3 – наковальня; 4 – реакционный объем; 5 – подставка; 6 – система поддержки подставки; 7 – уплотнение; 8 – корпус
Установка высокого давления типа "наковальня с лункой".	Схема камеры твердофазового аппарата типа «наковальня с лункой»–тороид.

8. Высокотемпературная центрифуга

Высокотемпературная центрифуга (температура до 1400C, ускорение до 3000 g) для исследований динамики разделения фаз в зонах частичного плавления мантии Земли, условий сегрегации металлической фазы в зонах плавления ранней мантии при формировании металлического ядра.

Высокотемпературная центрифуга.
